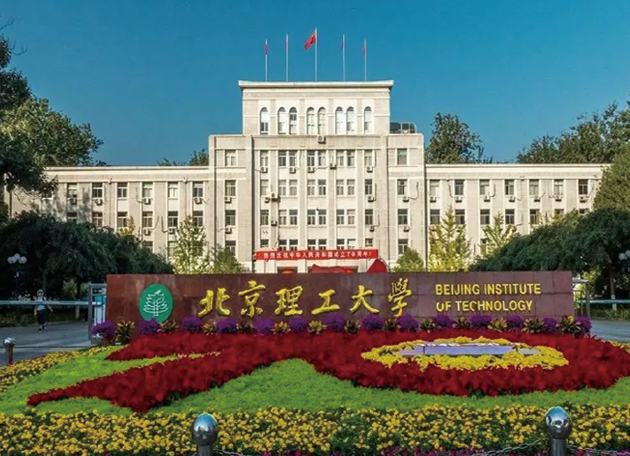

北京理工大学9号教学楼中央空调燃气热泵机组改造工程

9号教学楼为教学、实验、办公于一体的综合性教学楼，建筑面积24600m2，地上6层，地下2层，安装燃气热泵型多联机系统，能耗高维修困难。更换为美的V8系列多联机系统，中标后我公司进行深化设计重新划分系统，安装集控和计费系统，使用和节能能效果明显。

前期规划：适配性与安全性优先

负荷计算与机型匹配

我们同时计算制冷负荷与制热负荷（燃气热泵制热能力受环境温度影响较小，-15℃仍能保持80%以上出力），确保室外机容量与室内机总容量配比（1.1-1.3倍）合理。

核心部件安装：燃气系统与热泵系统的协同

室外机安装

基础需承重≥设备重量1.5倍（含燃气阀组），用混凝土浇筑或型钢支架，底部垫减震垫（减少燃烧振动噪音）；

燃烧器排气管安装：管径≥Φ100mm，水平段坡度≥3°（防冷凝水倒灌），出口距门窗≥1.5m，避免烟气回流。

燃气管道铺设

管材：采用无缝钢管（DN25以上）或不锈钢波纹管（DN25以下），严禁使用镀锌管（易腐蚀）；

密封：接口用燃气专用密封胶，法兰连接需加耐油石棉垫，试压合格后刷黄色防腐漆（标识燃气管道）；

安全装置：加装燃气过滤器（80目滤网）、压力调节阀、泄漏报警器（距地面30cm安装，响应浓度≤0.5%LEL）。

管道与电气系统

冷媒管（如R410A）安装同传统多联机：抽真空至- 0.1MPa，保压24小时，压力降≤0.02MPa；

电气接线：燃气阀组与主控系统需独立回路（带漏电保护），信号线需屏蔽（防电磁干扰燃烧控制）。

室内机与风管安装

风管式室内机保温（厚度≥20mm难燃橡塑），避免冷桥结露；

送回风温差：制冷≥8℃，制热≥12℃，风口布置远离燃气探测器（防气流干扰检测精度）。

调试与验收：安全与性能双达标

燃气系统测试

气密性试验：充氮气至0.6MPa，保压24小时，压力降≤0.01MPa；

泄漏检测：用燃气检漏仪扫描接口，泄漏量≤0.005m3/h为合格。

燃烧调试

点火测试：连续点火3次，成功率100%，火焰稳定（无黄焰、脱火）；

烟气分析：CO浓度≤0.01%（空气过剩系数1.1-1.2），排烟温度≤150℃（确保燃烧效率≥85%）。

集控与计费系统赋能高效使用与显著节能

燃气热泵型多联机系统的核心优势在于“燃气制热高效 + 电动制冷节能”，而集成集控系统与计费系统后，可实现 “智能管控+精准计量+能效优化”的三重价值，使节能效果提升 15%-30%，同时简化管理流程。从系统功能、节能逻辑及实际效益展开“绿色转型” 的重要支撑。
